摘要：近年來，隨著國家的發展進步，可持續發展戰略、節能環保越來越受到各方重視，電力行業也面臨著綠色轉型發展的挑戰。智能電網將是電力行業應對發展轉型的技術手段，智能電網將進一步實現電力生產傳輸安全穩定、綠色節能的目標。

　　智能配電網作為智能電網最重要的一部分，承擔了電力供應端與用電需求端的銜接作用，其中自愈控制則是智能配電網的“免疫系統”，使配電網具備了強大的自愈能力，能夠有效抵御人為非人為的電力故障等突發事件造成的破壞作用，使配電網迅速回歸穩定運行，提升了電網的穩定性。

　　智能配電網自愈控制技術概述

　　智能配電網的自愈控制是指智能電網系統能自行察覺運行情況, 如果自身運行情況出現了問題, 在不需要派相關技術人員去檢修的情況下, 配電網系統就可以自行通過某種方式將出現問題的狀態直接恢復到預先設定的正常狀態，這就節省了人力資源, 同時也為工作人員降低了檢修時的危險。智能配電網的自愈控制主要包含了4個過程, 分別為信息采集、診斷、決策以及執行, 這個過程對整個配電網運行狀態進行實時評估,如果電網狀態出現問題系統能快速進行處理, 保障電力安全運行防止事故發生。

　　自愈控制技術能夠有效提升輸配電能力

　　隨著社會發展進步，我國對電能的需求在不斷增加，同時我國電力能源的生產已經不僅限于火力發電，水電、風電、核電、光伏發電的占比逐步擴大，各種不同類型的新型能源發電技術大量應用對電力行業的電網系統造成了極大的沖擊，雖然隨著國家電網改造改進的不斷發展，我國電網系統的信息化和自動化水平已經在穩步提升，但是傳統的配電自動化技術已經不再適應現今的需求。我國就此研發出了自愈控制技術，通過這個技術，可以有效的提高輸配電的安全、穩定、可靠，作為配電網最關鍵技術的自愈控制技術隨著今后我國電力行業的發展將發揮出巨大的作用。

　　集中―分散協調成未來主流應用方式

　　現階段智能配電網自愈控制技術應用方式有集中控制方式、分散控制方式和集中―分散協調控制方式3種，其中集中―分散協調控制方式是現今最可行的自愈控制技術方案。

　　集中控制方式是通過具備強大計算分析能力的主站來進行整體的調控，在故障發生時，首先通過探測傳感器信息采集傳導數據發送給主站，主站通過計算分析確定故障的類型、來源、解決方法，然后再下發給相關設備來完成任務。整個過程均需要通過主站分析數據、生成解決方案，而且傳感器傳導數據時間較長，整體系統反應較慢，無法快速的排除故障，完全依靠集中控制方式實現自愈控制是不現實的。

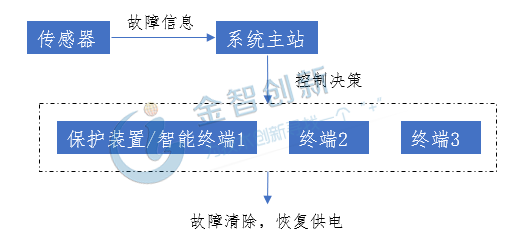

圖1 集中控制方式實施流程

(資料來源：金智行研中心)

　　分散控制方式則是直接通過相關的具備智能的保護設備之間的協調控制實現的，在故障排除后供電能力的回歸正常態時則還是靠這些僅接受部分信息得保護智能設備。這種控制方式的反應速度與可靠性比較高，但是缺少了主站的配合，沒辦法對整體局面進行響應，也無法進行全局性的調控，適應能力較弱，無法適應多種類型的結構和運行方式。未來，分散控制方式可能會隨著多代理系統的廣泛應用得到推廣。

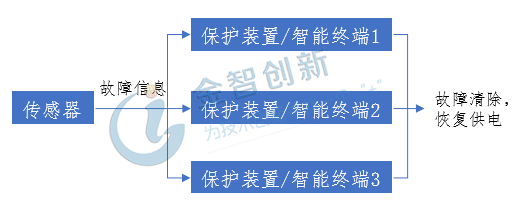

圖2 分散控制方式實施流程

(資料來源：金智行研中心)

　　集中―分散協調控制方式，結合了前兩者的優勢特點，實現了分層級的分布式協調控制。在排除故障時，直接通過各類相關具備智能的保護設備相互作用完成的，在排除故障后的回歸正常運行階段則通過主站分析計算后下達的控制命令完成。這種控制方式憑借故障排除效率高、全局協調能力強、適應性廣泛等優勢，有望成為未來主流的智能配電網自愈控制技術應用方式。

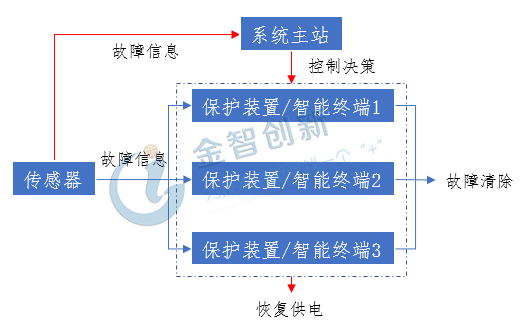

圖3 集中―分散協調控制方式實施流程

(資料來源：金智行研中心)

　　智能配電網自愈控制技術實現自主化，穩定性近百分之百

　　目前，我國已經基本實現智能配電網的快速反應自愈控制。2015年，國家863計劃發布的“智能電網關鍵技術研發(一期)”項目相關自愈控制技術研發的課題成功驗收。

　　智能配電網自愈控制技術的研究與開發項目由南網科研院為主，天津大學、湖南大學、北京科銳、北京四方、廣東電網等機構參與研發。項目于廣東示范區進行試驗，控制技術除了能夠保證分布式配電網的保護功能外，還可以在極短時間內完成自我反應、排除故障并于兩秒內實現轉移供電，穩定性可以達到99.999%。基本達成配電網的自愈控制。截止目前，華北電力等大學已經開設相關課程的研究。

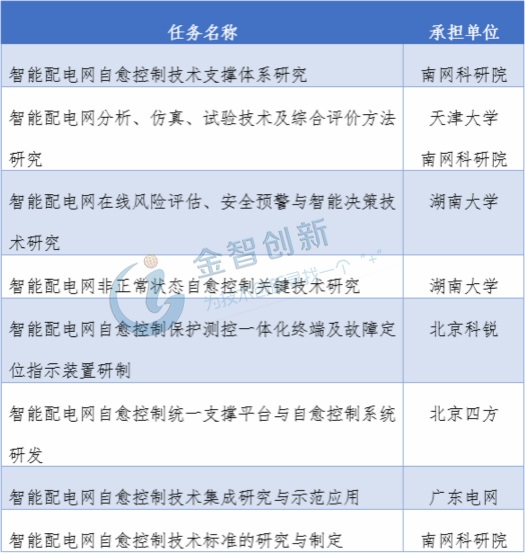

表1 智能配電網自愈控制技術研究與開發項目子任務

(資料來源：公開信息整理)

　　結語

　　自愈控制技術是智能配電網的重要技術，未來也將隨著電力系統進行不斷的完善改進，最終達到實時自愈控制。進一步降低配電網的事故幾率，保障電力系統安全、穩定的運行，保障的不僅僅是電力行業的穩定發展，還將給社會發展提供穩定的電能供應。
