荷蘭ASML最先進的EUV光刻機集成了全球最先進的技術設備，僅憑一國之力難以實現。我國自主研制的90nm 光刻機雖與世界先進相差很遠，但在發展中初步形成了較為完整的產業鏈。光刻機是我國高端工業水平的集中體現，在一定程度上代表了我國在精密制造等領域與世界尖端科技的差距，國產光刻機達到世界先進水平任重道遠。
光刻機是芯片制造的關鍵設備，光源是產品迭代的主要推動力
光刻機本質上是以光為刀，在硅片上投射出電路圖，是光刻工藝中最關鍵的工藝設備，具有結構復雜、成本極高的特點。一臺EUV光刻機由13個系統，10多萬個零件組成，價格高達1.2億美元。光刻機分辨率=k1*λ/NA，其大小由物鏡的數值孔徑NA值及光源的波長λ所決定。目前NA值是0.33,短期難以提升，因此改變光源以提高分辨率。光源是光刻機的核心部件之一，波長越短，就表示光刻的刀鋒越鋒利，刻蝕對于精度控制越高。在光刻機的發展歷史上，如何降低光源的波長是提高光刻機分辨率的關鍵。目前世界領先的芯片制程工藝是7nm，EUV光刻機波長可達13.5nm,適用7nm、5nm及以上工藝，主要應用于手機應用處理器、基帶芯片、加密貨幣、高性能計算等高性能、高集成度領域。EUV高端光刻機是集物理、材料、精密制造等極限科技的結晶，其技術突破不僅對物鏡、光源、浸沒式系統等核心組件要求極高，而且需要光刻膠、光刻氣、光罩、涂膠顯影設備、檢測設備等配套設施的協同發展。

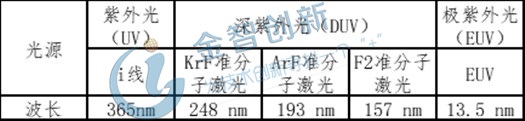

表1光刻機不同光源的波長區別

（資料來源：五度易鏈行業研究中心）

EUV光刻機市場被ASML獨家壟斷，需求旺盛
全球光刻機市場被ASML、Canon 、Nikon三家瓜分，尤其在 EUV 光刻機市場上，ASML處于絕對壟斷地位。從光刻機產品結構看，目前光刻機產品主要包括EUV、ArFi、ArF dry、KrF、I-Line五大類，
2019年，全球光刻機市場規模107億美元。其中ArFi銷售額占比最高超過54%，其次是EUV,占比28%,目前三星、臺積電、因特爾、中芯國際等下游市場對 7nm 制程的需求十分旺盛，未來EUV將成為市場主流產品。

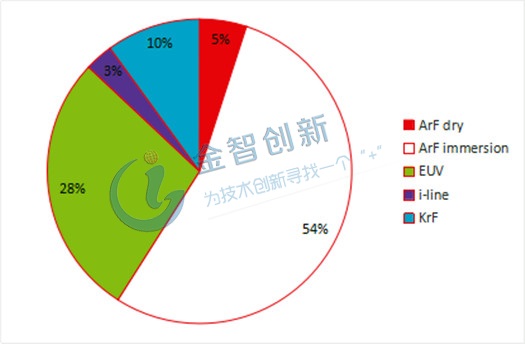

圖1 2019 年按銷售金額統計的全球光刻機產品結構

（資料來源：中銀證券、五度易鏈行業研究中心）

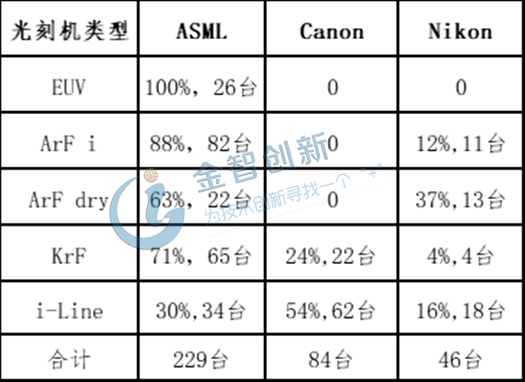

表2 2019 年按銷量統計的各類光刻機競爭格局

（資料來源：五度易鏈行業研究中心）

我國初步形成以上海微電子為龍頭的光刻機產業鏈
ASML光刻機的背后是全球供應鏈體系，融合了當今世界頂尖技術，由西方最先進的工業技術支撐，其中90%的光刻機部件來自外國廠商，包括德國蔡司的鏡頭及美國的先進光源。僅從光源供應商來看，就有來自美國的Cymer及日本的小松制作所等提供先進光源。

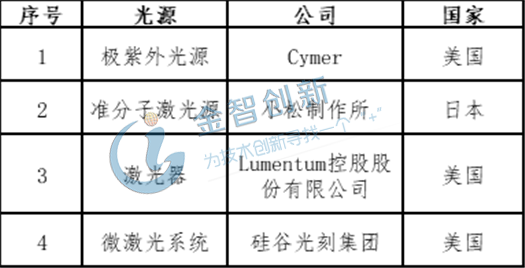

表3 ASML光刻機光源主要供應商

（資料來源：五度易鏈行業研究中心）

我國長期受《瓦森納協定》限制，無法使用國際高端光刻機所需要的先進部件，導致我國光刻機與世界先進水平差距較大。隨著國家02專項中的光刻機關鍵核心技術的突破，我國自主研發能力不斷加強，在局部領域已經達到世界先進水平，目前我國上海微電子已實現自主研制90nm制程光刻機，預計2021年將實現28nm光刻機。

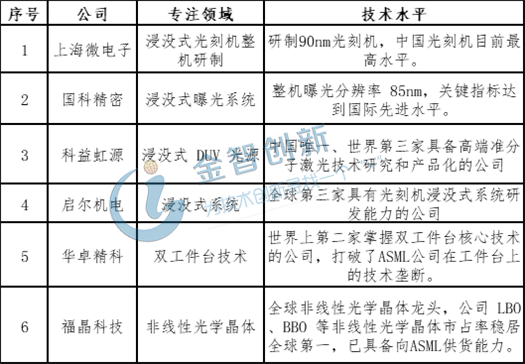

表4 我國光刻機領域主要企業

（資料來源：五度易鏈行業研究中心）

結束
目前，中美科技戰愈演愈烈，未來在區塊鏈、AI、無人駕駛等需求拉動下，對芯片提出更高的技術要求。作為芯片生產核心部件的EUV光刻機也將成為各國科技戰的必爭之地。EUV光刻機科技含量高，研制難度大，成為制約我國芯片產業發展的短板。未來為保障我國芯片行業的良性發展，我國需在EUV光刻機關鍵領域率先取得突破，達到世界領先水平，成為ASML高端光刻機的必選部件，融入國際先進光刻機產業鏈中，逐步縮小差距，相互制約，提高競爭優勢。
