　　3D打印即快速成型技術的一種，又稱增材制造 ，它是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。

　　3D打印是全球范圍內新一輪科技革命發展的代表性技術，《中國制造 2025 》將 3D 打印列為發展的重點。3D 打印技術近幾年來實現了快速的發展，在航空、航天、船舶、汽車、醫療、文化、教育等領域均實現不同程度的規模化應用，已經從航空航天、汽車等工業領域的應用延伸到了生活用品等的個人消費領域。

　　3D打印產業鏈圖譜上游為原材料及零部件，核心硬件為主板、DLP系統、振鏡系統和激光器;中游為各技術類型的3D打印設備，主流的三大技術為FLM、SLA、SLM;下游為各應用領域。

　　隨著應用領域不斷拓展，產業規模持續擴大，3D 打印具有非常好的發展前景，以下是【五度易鏈】為大家梳理的3D打印產業鏈圖譜，為了進一步強化產業鏈服務，小五將持續整理各大行業的產業全景圖譜供大家參考。

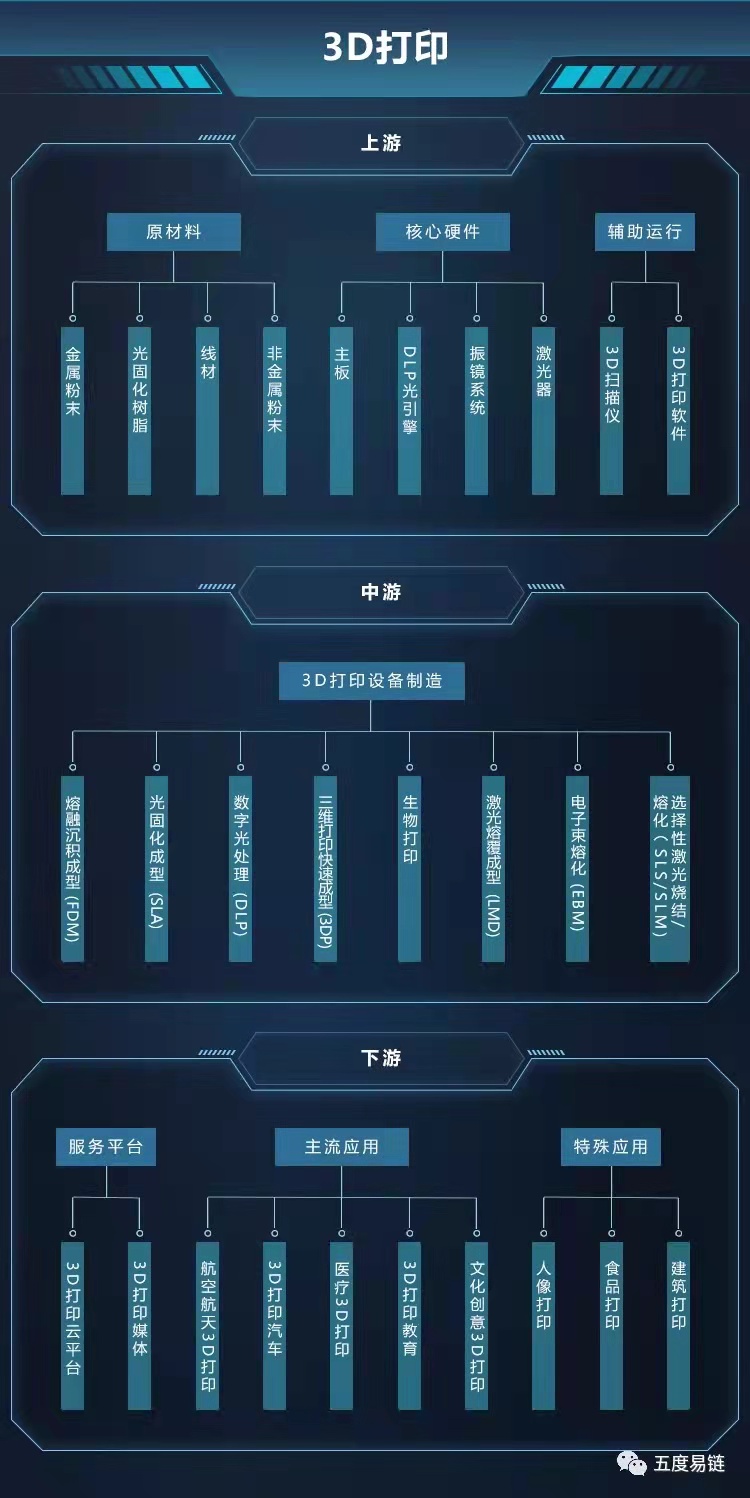

產業鏈圖譜：2021年中國3D打印產業鏈圖譜｜產業鏈全景圖

　　一、3D打印產業鏈全景圖上游(原材料及零部件)：

　　原材料：金屬粉末、光固化樹脂、線材、非金屬粉末

　　核心硬件：主板、DLP光引擎、振鏡系統、激光器

　　輔助運行：3D掃描儀、3D打印軟件

　　金屬粉末：指尺寸小于1mm的金屬顆粒群。包括單一金屬粉末、合金粉末以及具有金屬性質的某些難熔化合物粉末，是粉末冶金的主要原材料。

　　光固化樹脂：由樹脂單體(monomer)及預聚體(oligomer)組成,含有活性官能團，能在紫外光照射下由光敏劑(light initiator)引發聚合反應，生成不溶的涂膜，雙酚A型環氧丙烯酸酯具有固化速度快、涂膜耐化學溶劑性能好，硬度高等特點。

　　二、3D打印產業鏈全景圖中游(組裝及制造)：熔融沉積成型(FDM)、光固化成型(SLA)、數字光處理(DLP)、三維打印快速成型(3DP)、生物打印、激光熔覆成型(LMD)、電子束熔化(EBM)、選擇性激光燒結/熔化(SLS/SLM)

　　熔融沉積成型：Fused Deposition Modelling, FDM，它的工作原理是將絲狀的熱塑性材料通過噴頭加熱熔化，噴頭底部帶有微細噴嘴(直徑一般為0.2～0.6mm)，在計算機控制下，噴頭沿著X軸方向移動，工作臺沿Y軸方向移動，根據3D模型的數據移動到指定位置，將熔融狀態下的液體材料擠噴出來并最終凝固。

　　光固化成型：Stereo lithography Apparatus，SLA，即立體光固化成型裝置。用特定波長與強度的激光聚焦到光固化材料表面,使之由點到線,由線到面順序凝固,完成一個層面的繪圖作業,然后升降臺在垂直方向移動一個層片的高度,再固化另一個層面.這樣層層疊加構成一個三維實體。

　　數字光處理：Digital Light Processing，DLP，是一項使用在投影儀和背投電視中的顯像技術。

　　生物打印：3D生物打印技術是一種以計算機三維模型為“圖紙”，裝配特制“生物墨水”，最終制造出人造器官和生物醫學產品的新科技手段。

　　激光熔覆成型：LMD，激光熔覆成形技術是利用具有高能密度的激光束使某種特殊性能的材料熔覆在基體材料表面與基材相互熔合，形成與基體成分和性能完全不同的合金熔覆層。其優點是:激光熔覆的作用不僅僅是提高材料表面層的性能，而是賦予它新的性能，并降低制造成本和能耗，節約有限的戰略金屬元素。

　　電子束熔化：EBM，電子束熔煉指的是在高真空下將高速電子束流的動能轉換為熱能作為熱源來進行金屬熔煉的一種真空熔煉方法。

　　選擇性激光熔化：SLM，Selective laser melting，是金屬材料增材制造中的一種主要技術途徑。該技術選用激光作為能量源，按照三維CAD 切片模型中規劃好的路徑在金屬粉末床層進行逐層掃描，掃描過的金屬粉末通過熔化、凝固從而達到冶金結合的效果，最終獲得模型所設計的金屬零件。

　　三維打印快速成型：3DP，3D快速成型技術是眾多快速成型技術之一，速成型技術大致可分為7大類，包括立體印刷、疊層實體制造、選擇性激光燒結、熔融沉積成型、三維焊接、三維打印、數碼累積成型等。

　　三、3D打印產業鏈全景圖下游(應用)：

　　服務平臺：3D打印云平臺、3D打印媒體

　　主流應用：航空航天3D打印、3D打印汽車、醫療3D打印、教育3D打印、文化創意3D打印

　　特殊應用：人像打印、食品打印、建筑打印

　　3D 打印可以在無需準備任何模具、刀具和工裝夾具的情況下，直接接受產品設計 (CAD) 數據，快速制造出新產品的樣件、模具或模型。由傳統“去除法”的生產方式實現“生長法”的直接制造，這是 3D 打印技術對制造業產生的革命性意義。很多形狀復雜、難加工的零部件直接通過 3D 打印實現，促進了制造技術的快速進步。
